Benötigte Werkzeuge #
- Sechskantschlüssel

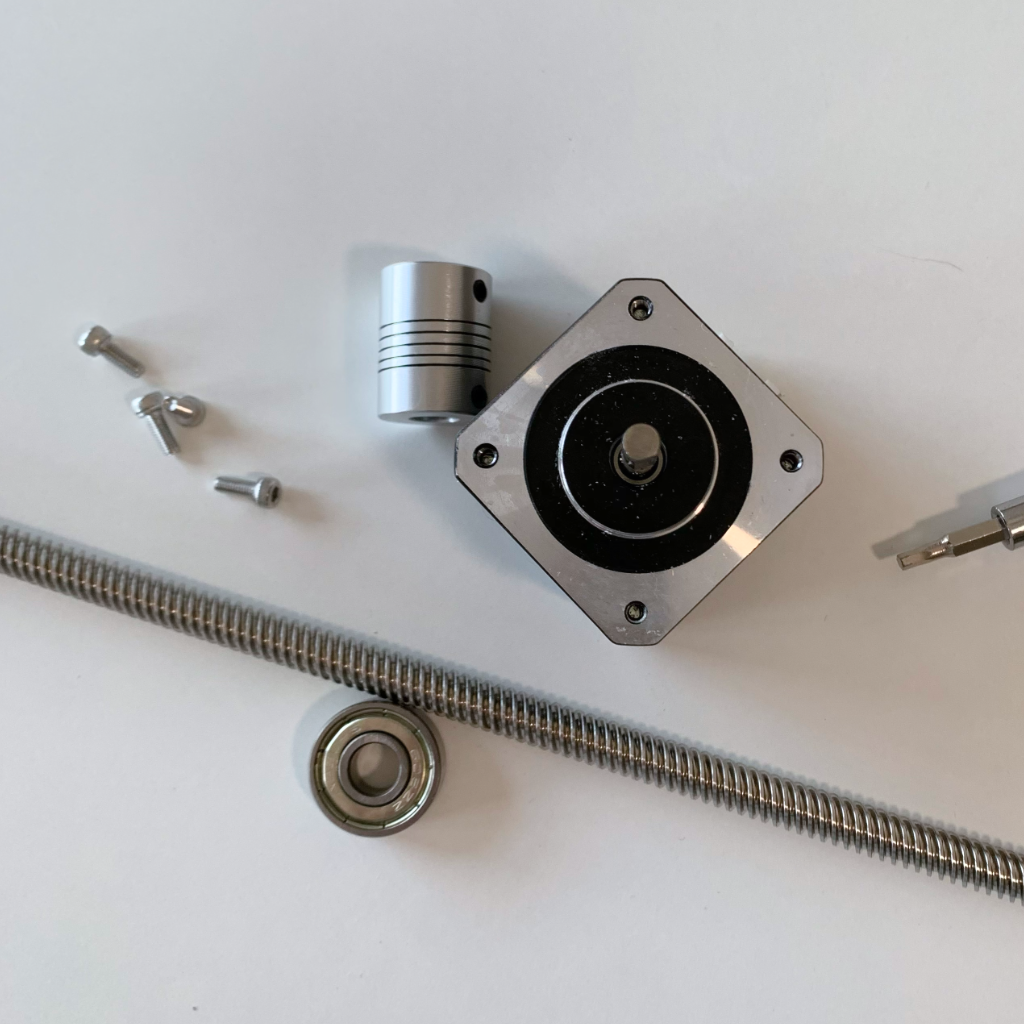

Benötigte Bauteile/Druckteile #
- Kugellager 8 mm
- Gewindespindel
- Kupplung (Motor/Spindel)
- 4x M3x8
- Schrittmotor
Beschreibung Bauabschnitt #

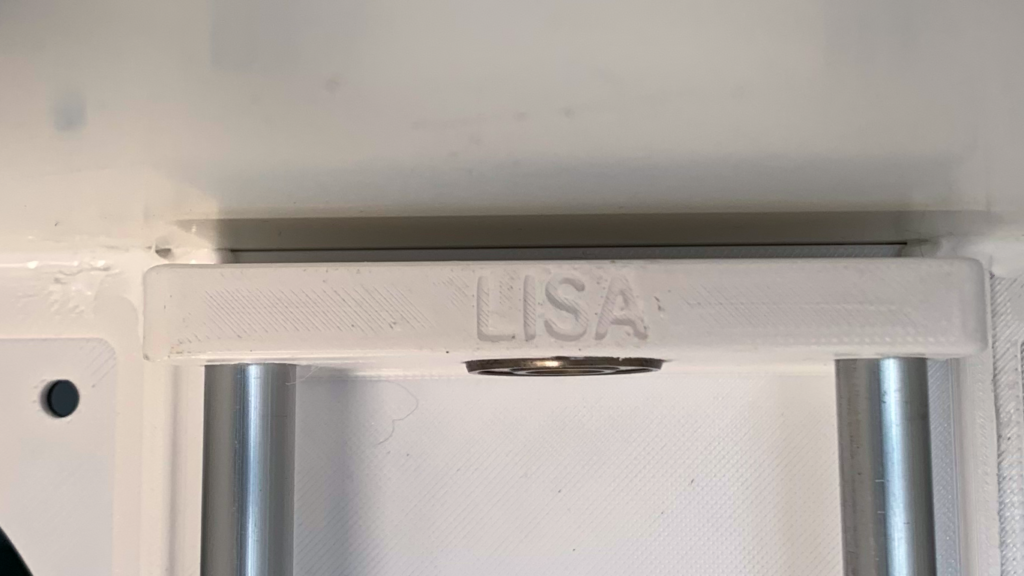

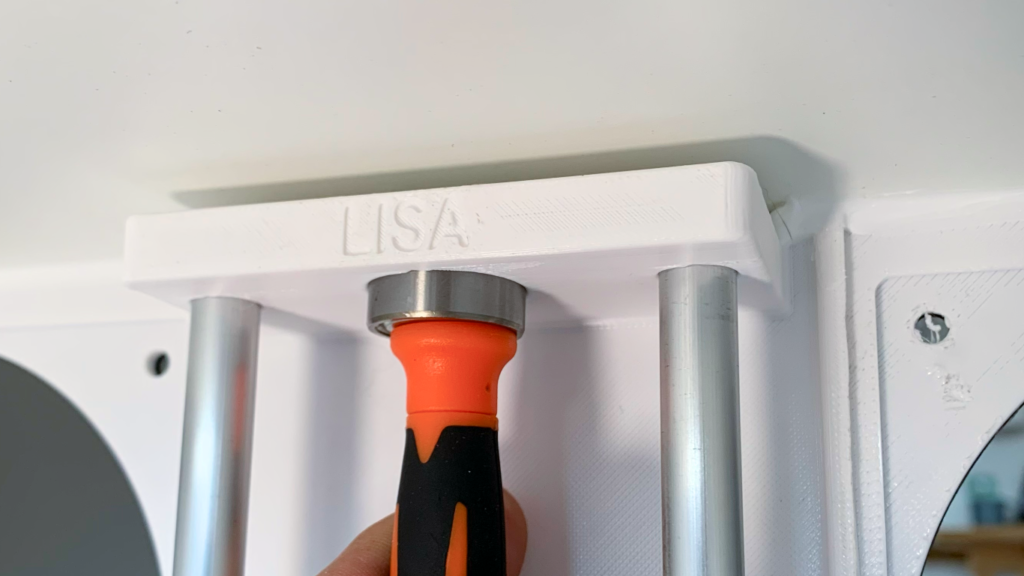

Presse das Kugellager in die obere Halterung ein.

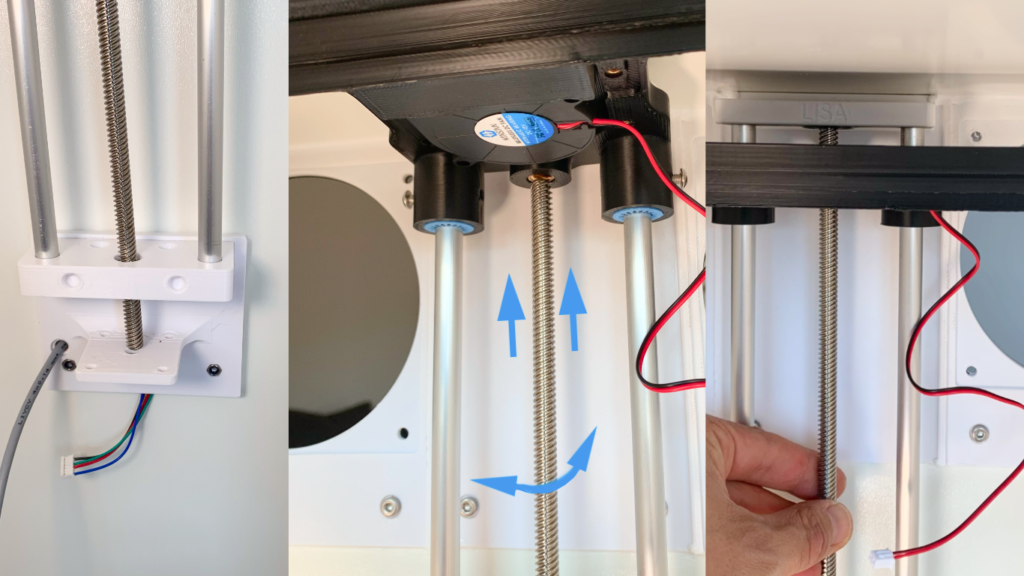

Schiebe die LED Halterung bis Anschlag nach oben. Nimm dir die Gewindespindel zur Hand und führe diese im ersten Schritt, von oben in die untere Halterung ein.
Schiebe mit der anderen Hand die LED Halterung nun nach unten und drehe die Gewindespindel ein Stück in die Mutter ein und halte die Spindel fest. und stecke sie oben ins Kugellager.

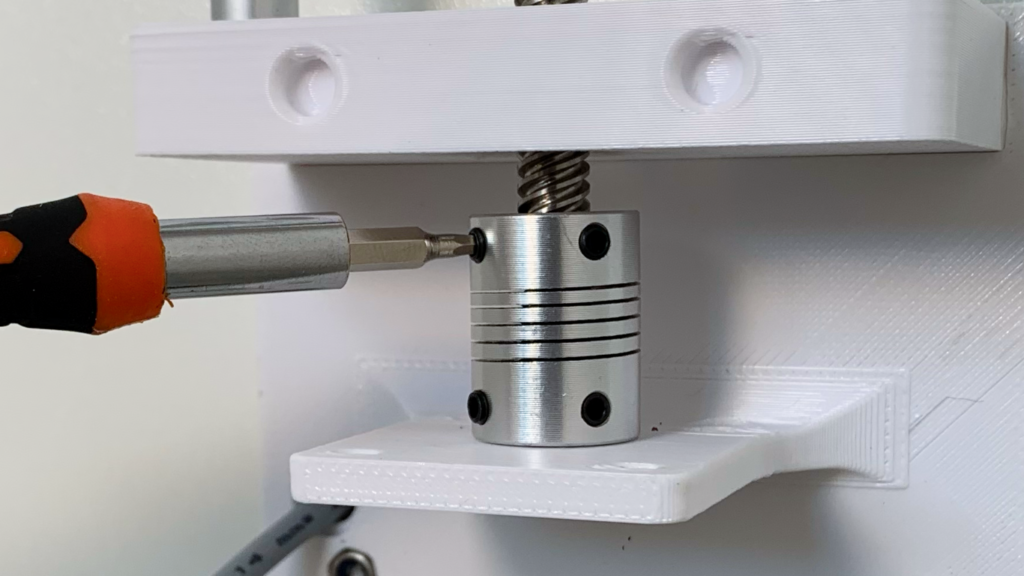

Stelle die Kupplung unten in das Bauteil und lass die Spindel hinein rutschen. Ziehe die beiden oberen Sicherungsschrauben fest an.

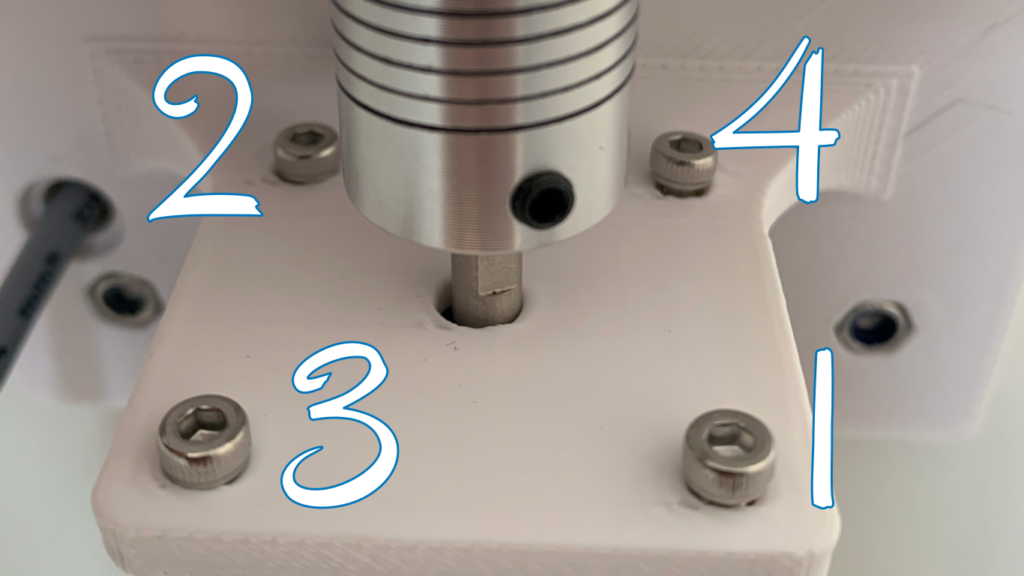

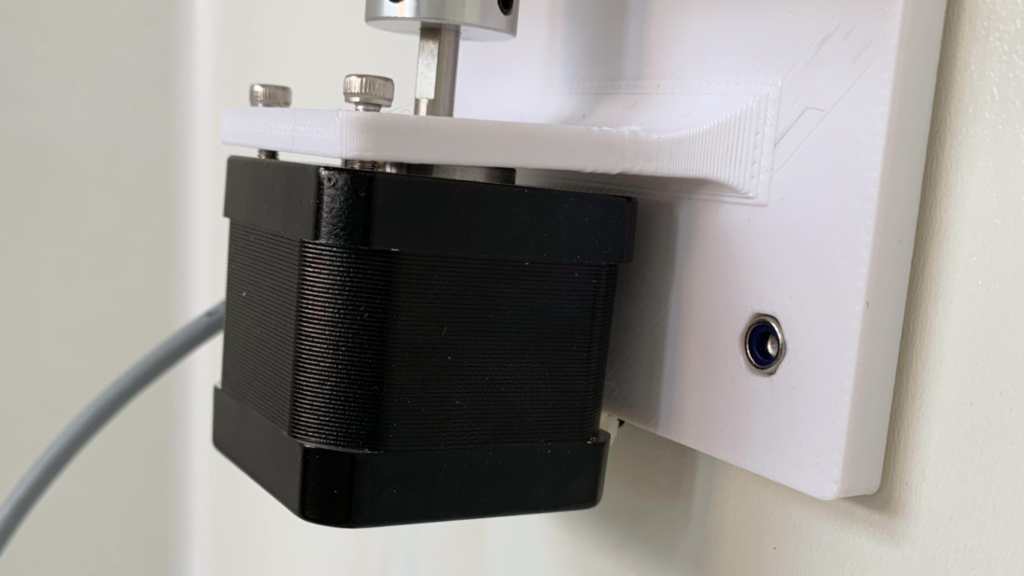

Nimm dir den NEMA17 Motor zur Hand, stecke den Stecker ein. Führe den Schaft in die Kupplung und fixiere den Motor erst leicht mit den vorderen beiden Schrauben. (DER STECKER ZEIGT DABEI NACH HINTEN Martin, um Himmelswillen!!) die hinteren beiden Schrauben erreichst du über die Serviceöffnungen. Bitte ziehe die Schrauben vorsichtig über Kreuz an und Verspannungen zu vermeiden.
Zusätzliche Informationen

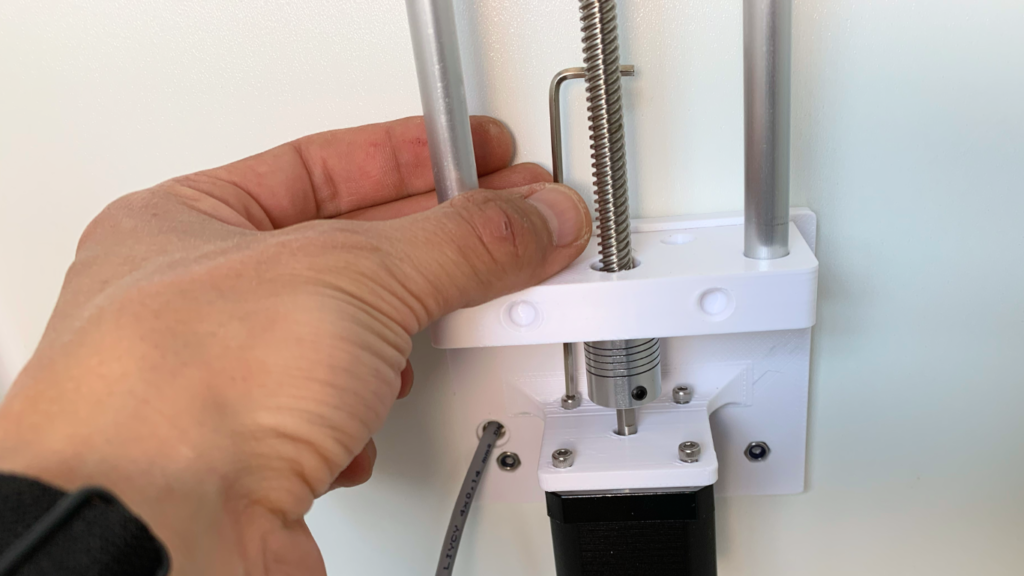

Da die Halterung noch nicht final fest geschraubt ist, kannst du vorsichtig am Motor Kabel ziehen, während du den Motor im eingesteckten Zustand, in die Halterung einführst.

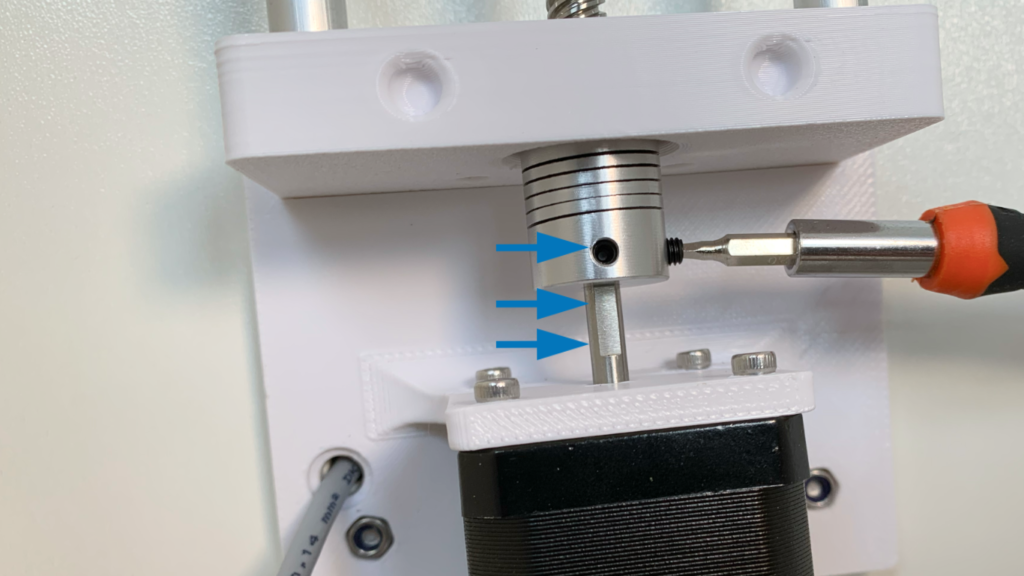

Schraube die beiden Schrauben der Kupplung nun am Motorschaft fest. Beginne dabei DRINGEND!! an der abgeflachten Seite, ziehe diese Schraube fest an, danach die andere, daneben.
