MutualFlowGarden
Ebbe-Flut Hydroponik System aus dem 3D Drucker
Einfach in der Anwendung und unkompliziert im Druck. Unser Ebbe-Flut-System MutualFlowGarden setzt dabei auf ein kompaktes Design, das deinen Ebbe-Flut DIY Projekten aber dennoch kaum Grenzen vorgibt. Wäre bei der Substrat-Höhe einfach das für dich passende Modell aus. Wie es funktioniert erklären wir dir auf dieser Seite.
- Schneller und einfacher Druck
- Vollwertiges Ebbe-Flut Hydroponik System
- Anbaufläche frei selbst bestimmen
- Substrat-Höhe wählbar
- Robuste Konstruktion
- TPU- Dichtung
- Schalldämpfer für den Wasserablauf

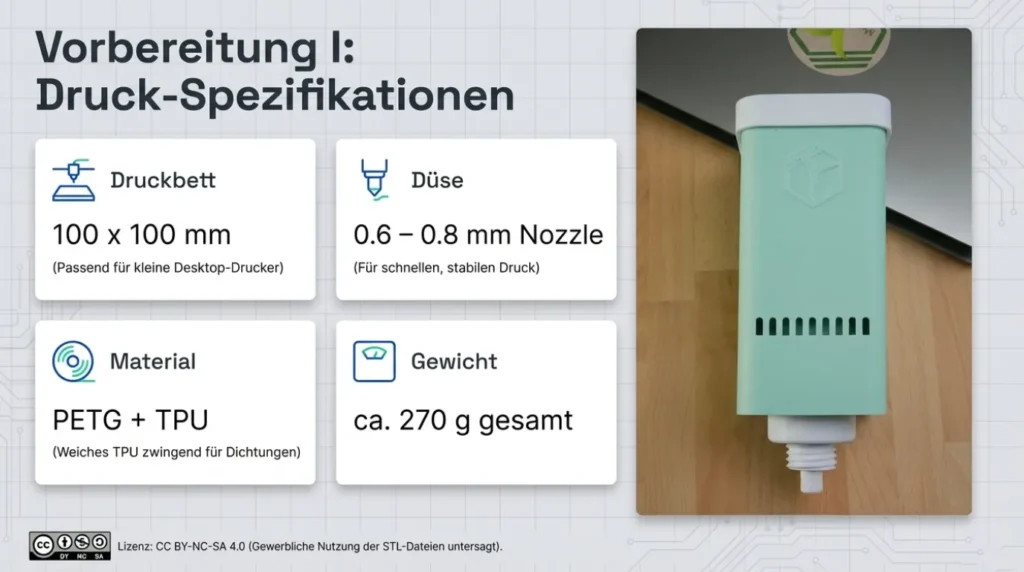

Druckbett
100 x 100
Nozzle
0.6 – 0.8
Material
PETG + TPU
Gewicht
ca. 270 g
Monatlicher Stromverbrauch
Umgerechnet in Streaming-Watchtime (55 Zoll TV, 120 Watt)
Funktionsweise

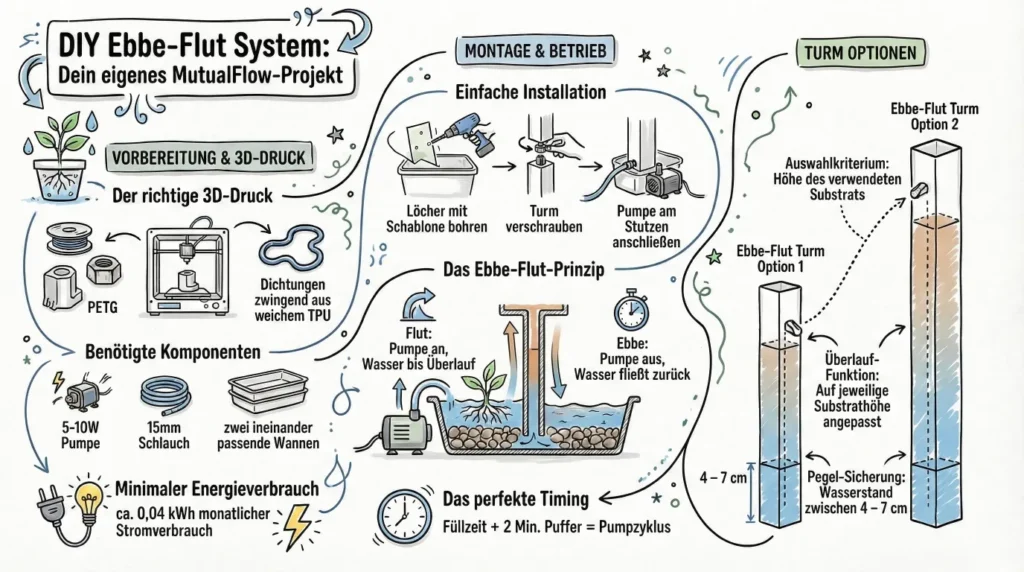

Bei MutualFlow befindet sich das gesamte Ebbe-Flut-System in einer einzigen Einheit. Die am unteren Stutzen angeschlossene Wasserpumpe sollte zwischen 5 und 10 Watt Leistung mitbringen. Die Wannen in die du das System einsetzen möchtest, sind dabei frei wählbar, achte aber bitte darauf, dass die untere Wanne die als Wasserreservoir dient mindestens 20% größer ist als der darüber liegende Pflanz-Behälter. Die beiden Behälter sollten ausserdem ineinander passen oder aufeinander stehen. Sollte kein geeigneter Abstand in deinem Wasser-Container sein, wenn du diese ineinander stellst, drucke dir einfach geeignete Stützen auf denen der Pflanz-Container stehen kann… habe ich auch so gemacht.
Falls du noch nähere Informationen zu Ebbe-Flut-Systemen im Allgemeinen benötigst, wir haben eine übersichtliche Vergleichsseite zu vielen Hydroponik Systemen erstellt. Hier entlang ››
Warum 2 Größen?
Es kommt auf dein Projekt an
Die höhe deines Substrats entscheidet welchen der beiden Ebbe-Flut Türme du verwenden solltest. Die Überläufe wurden auf die jeweilige Anforderung angepasst.
Ebbe-Flut
Der Aufbau ist denkbar einfach. Das Wasser wird nach oben gepumpt so lange deine Pumpe läuft. Ein Überlauf sichert den oberen Wasserpegel auf 4 – 7 cm. Schaltet die Pumpe ab, dient diese wiederum als zusätzlicher Ablauf und dein Pflanz-Container kann komplett ablaufen.
Materialliste
- Die gedruckten PETG und TPU Teile
- 2 Wannen wie oben beschrieben
- Bohrschablone (in der PDF enthalten)
- Blähton-Granulat
- Pumpe mit Anschluss für 15 mm Schlauch
- Schlauch 15 mm (Innendurchmesser 12-13 mm)
- Komplettes Set mit allen benötigten Teilen, Filamenten und passender 0.8 Nozzle im Shop ansehen
3D Druck und Montage
Ausdrucken kannst du dir MutualFlow nahezu auf jedem FDM Drucker mit beheiztem Druckbett. Drucke den Stutzen, die Mutter und das Gehäuse bitte in PETG. Die Dichtungen solltest du unbedingt in dem weichsten TPU drucken, dass dir zur verfügung steht.
Du nimmst die obere der beiden Wannen und bohrst mit Hilfe der Schablone die du in der PDF findest 3 Löcher hinein. Nun schraubst du deinen Ebbe-Flut Turm noch wie auf dem Bild zu sehen zusammen.
Pumpe anschließen und schon kannst du dein Ebbe-Flut-System mit Wasser füllen. Nun nimmst du dir einen geeigneten Zeitmesser und ermittelst wie lange es dauert bis das Wasser über den Überlauf abläuft. Zusätzliche 2 Minuten als Puffer haben sich als ideal erwiesen. Angenommen deine Wasserpumpe benötigt 4 Minuten um dein Becken zu füllen, dann lasse deine Pumpe pro Zyklus 6 Minuten laufen. Nun kannst du deinen Pflanz-Container mit vorher ausgewaschenen Tongranulat oder Perlite füllen und du kannst sofort dein Erstes Gemüse anbauen.
